Trong dây chuyền tự động hóa, màn hình Omron là nơi người vận hành theo dõi thông số, kiểm tra cảnh báo và thực hiện các thao tác điều khiển máy. Khi màn hình bắt đầu tối, mờ hoặc không hiển thị hình ảnh, việc vận hành có thể bị ảnh hưởng ngay cả khi PLC và các thiết bị khác vẫn đang hoạt động bình thường. Có những trường hợp màn hình chỉ giảm độ sáng theo thời gian. Cũng có thiết bị đang hiển thị bình thường nhưng đột ngột mất hình, xuất hiện sọc hoặc tối đen sau vài giờ chạy máy.

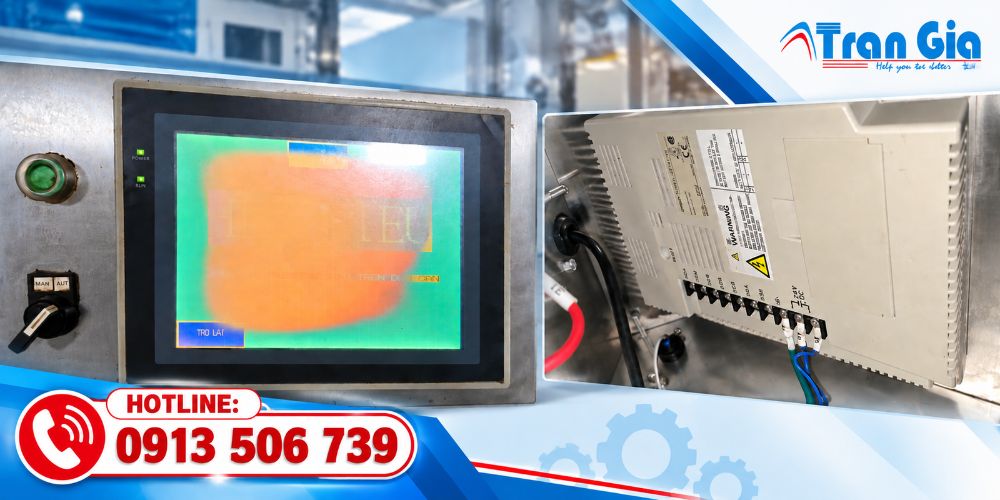

Để Sửa Màn hình Omron Lỗi Mờ Màn hình, Sửa Màn hình Không Lên Hình, Màn hình Bị Tối, cần xác định chính xác lỗi nằm ở nguồn, LCD, đèn nền, cáp tín hiệu hay bo mạch điều khiển. Trần Gia Automation hỗ trợ kiểm tra và sửa chữa màn hình Omron, HMI công nghiệp và các thiết bị tự động hóa liên quan, tập trung vào việc khoanh vùng nguyên nhân trước khi xử lý - HOTLINE: 0913 506 739

Vì sao màn hình Omron đang sáng lại chuyển sang tối?

Một trong những tình huống dễ gặp là HMI vẫn hoạt động nhưng độ sáng giảm dần hoặc màn hình đột ngột tối sau một thời gian.

Nếu lỗi xuất hiện khi thiết bị đã chạy nóng, cần chú ý đến những bộ phận có thể bị ảnh hưởng bởi nhiệt độ.

Nguồn cấp không ổn định cũng có thể làm màn hình chập chờn hoặc giảm độ sáng.

Ngoài ra, đèn nền sau thời gian dài sử dụng có thể suy yếu. Khi đó hình ảnh vẫn tồn tại nhưng người vận hành gần như không thể quan sát nếu không có ánh sáng hỗ trợ.

Một số yếu tố khác cũng cần xem xét:

• Linh kiện nguồn xuống cấp.

• Mạch backlight hoạt động không ổn định.

• Cáp hoặc đầu nối tiếp xúc kém.

• LCD đã sử dụng lâu năm.

• Nhiệt độ trong tủ điện quá cao.

• Bụi và độ ẩm ảnh hưởng đến thiết bị.

Do đó, hiện tượng màn hình tối cần được kiểm tra theo từng bộ phận thay vì chỉ tập trung vào LCD.

Trần Gia Automation nhận sửa màn hình Omron lỗi hiển thị

Trần Gia Automation hỗ trợ kiểm tra và sửa chữa HMI Omron sử dụng trong máy móc và dây chuyền tự động hóa.

Các hạng mục thường được kiểm tra gồm:

• Nguồn HMI.

• Mạch nguồn.

• LCD.

• Đèn nền.

• Mạch backlight.

• Cáp LCD.

• Đầu nối.

• Bo mạch xử lý.

• Mạch hiển thị.

• Các bộ phận liên quan đến khả năng hiển thị.

Tùy từng model và tình trạng thực tế, kỹ thuật viên sẽ xác định vị trí gây lỗi trước khi đưa ra phương án xử lý.

Đối với HMI đang kết nối PLC hoặc điều khiển máy sản xuất, việc kiểm tra sau sửa cũng cần đảm bảo thiết bị giao tiếp và vận hành ổn định.

Trường hợp màn hình Omron không lên hình cần kiểm tra gì?

Màn hình không lên hình có thể xảy ra theo nhiều dạng.

Có thiết bị hoàn toàn không phản hồi khi cấp nguồn. Có thiết bị vẫn có nguồn nhưng màn hình đen. Một số trường hợp khác HMI khởi động nhưng không hiển thị giao diện.

Ba tình huống này không nên xử lý giống nhau.

Nếu thiết bị hoàn toàn không hoạt động, nguồn cấp và mạch nguồn cần được kiểm tra trước.

Nếu HMI có dấu hiệu hoạt động nhưng LCD không hiển thị, cần xem xét hệ thống đèn nền, LCD, cáp tín hiệu và mạch hiển thị.

Nếu màn hình chỉ mất hình nhưng các chức năng bên trong vẫn hoạt động, việc kiểm tra phần hiển thị sẽ được ưu tiên.

Thông tin quan trọng nhất ở bước đầu là xác định:

Thiết bị mất nguồn hay chỉ mất khả năng hiển thị?

Việc phân biệt này giúp tránh sửa sai bộ phận.

Những lỗi hiển thị nào thường xuất hiện trên HMI Omron?

Ngoài tình trạng tối và không lên hình, màn hình Omron còn có thể gặp nhiều lỗi liên quan đến chất lượng hình ảnh.

Một số biểu hiện thường gặp:

• LCD bị sọc ngang.

• LCD bị sọc dọc.

• Hình ảnh nhòe.

• Màu sắc bị sai.

• Màn hình loang màu.

• Một phần màn hình không hiển thị.

• Độ sáng không đồng đều.

• Hình ảnh nhấp nháy.

• Màn hình lúc sáng lúc tối.

• Hình ảnh biến mất sau khi thiết bị nóng lên.

Nếu lỗi chỉ xuất hiện tại một vùng nhất định, cần chú ý đến panel LCD.

Nếu toàn bộ hình ảnh cùng lúc mất hoặc chập chờn, nên kiểm tra thêm nguồn, cáp và mạch điều khiển.

Cách mô tả triệu chứng càng cụ thể thì việc khoanh vùng càng nhanh.

Đèn nền yếu có thể khiến HMI trông như bị mất hình

Đây là một lỗi khá dễ nhầm khi kiểm tra màn hình công nghiệp.

Đèn nền có nhiệm vụ tạo ánh sáng phía sau LCD. Khi bộ phận này suy yếu hoặc ngừng hoạt động, hình ảnh có thể vẫn được tạo ra nhưng rất khó nhìn.

Người vận hành thường mô tả tình trạng này là:

“Màn hình đen nhưng vẫn thấy hình rất mờ.”

Trong trường hợp đó, không nên vội kết luận LCD đã hỏng.

Kỹ thuật viên cần kiểm tra đường cấp cho backlight, mạch điều khiển đèn nền và tình trạng panel.

Nếu LCD vẫn hoạt động tốt, việc xử lý phần đèn nền có thể giải quyết tình trạng hiển thị mà không cần tác động đến các phần khác.

Nguồn điện ảnh hưởng thế nào đến khả năng hiển thị?

Nguồn là một trong những yếu tố quan trọng đối với HMI.

Khi điện áp cấp không ổn định, thiết bị có thể xuất hiện những biểu hiện bất thường như:

• Không khởi động.

• Màn hình sáng yếu.

• Màn hình chập chờn.

• Tự tắt.

• Mất hình.

• Khởi động lại.

• Hoạt động không ổn định khi máy chạy lâu.

Ngoài nguồn cấp từ bên ngoài, mạch nguồn bên trong HMI cũng cần được kiểm tra.

Một số linh kiện trong mạch nguồn có thể bị suy giảm sau thời gian dài hoạt động. Khi nhiệt độ tăng, lỗi có thể xuất hiện rõ hơn.

Vì vậy, với trường hợp HMI chỉ bị tối sau vài giờ chạy, cần lưu ý cả nguồn và nhiệt độ.

Cáp LCD và đầu nối có thể gây lỗi hình ảnh

Không phải lúc nào nguyên nhân cũng nằm ở linh kiện chính.

Cáp LCD và các đầu nối truyền tín hiệu cũng có thể gây ra hiện tượng hình ảnh không ổn định.

Khi tiếp xúc không tốt, màn hình có thể:

• Chớp tắt.

• Mất hình.

• Xuất hiện sọc.

• Thay đổi độ sáng.

• Hình ảnh bị nhiễu.

Máy móc công nghiệp thường có rung động liên tục. Sau thời gian dài, các đầu nối có thể bị ảnh hưởng.

Vì vậy, kiểm tra cáp và socket là một bước tương đối đơn giản nhưng không nên bỏ qua.

Bảng phân biệt nhanh các tình trạng màn hình Omron

Hiện tượng quan sát	Hướng kiểm tra ưu tiên
Màn hình tối nhưng vẫn thấy hình mờ	Đèn nền, mạch backlight
Không có hình nhưng thiết bị vẫn có dấu hiệu hoạt động	LCD, cáp, mạch hiển thị
Hoàn toàn không phản hồi	Nguồn, mạch nguồn
Màn hình lúc sáng lúc tối	Nguồn, backlight, đầu nối
Sọc ngang hoặc sọc dọc	LCD, cáp tín hiệu
Một phần màn hình bị tối	LCD, đèn nền
Hình ảnh nhòe hoặc loang màu	LCD, mạch hiển thị
Lỗi xuất hiện khi máy nóng	Nguồn, linh kiện, backlight
Màn hình chập chờn khi máy rung	Cáp, socket, đầu nối

Bảng này có thể dùng để nhận biết sơ bộ. Để xác định chính xác, vẫn cần kiểm tra trực tiếp thiết bị.

Quy trình kiểm tra thực tế tại Trần Gia Automation

Để hạn chế việc thay linh kiện theo phỏng đoán, quá trình kiểm tra nên đi từ nguồn đến phần hiển thị.

Kiểm tra model và tình trạng thiết bị

Trước tiên xác định model HMI Omron và ghi nhận chính xác lỗi đang xảy ra.

Kiểm tra nguồn

Đánh giá nguồn cấp bên ngoài và các đường nguồn bên trong.

Kiểm tra trạng thái khởi động

Xác định HMI có hoạt động hay hoàn toàn không phản hồi.

Kiểm tra hệ thống hiển thị

Kiểm tra LCD, backlight, cáp tín hiệu và mạch điều khiển hình ảnh.

Kiểm tra các kết nối

Đánh giá tình trạng socket, cáp và các đầu nối liên quan.

Chạy thử

Sau khi xử lý, thiết bị cần được cấp nguồn và vận hành đủ thời gian để kiểm tra độ ổn định.

Cách làm này giúp phân biệt rõ lỗi nguồn, lỗi hiển thị và lỗi phần cứng.

Khi nào nên xử lý sớm tình trạng màn hình bị mờ?

Một màn hình hơi mờ có thể vẫn sử dụng được trong thời gian ngắn, nhưng nếu độ sáng tiếp tục giảm thì không nên bỏ qua.

Khi giao diện không còn rõ, người vận hành có thể khó đọc:

• Thông số cài đặt.

• Cảnh báo.

• Trạng thái máy.

• Giá trị sản xuất.

• Nút điều khiển.

• Chế độ Auto/Manual.

Đặc biệt với dây chuyền chạy liên tục, việc phải đứng gần màn hình hoặc dùng ánh sáng bên ngoài để đọc thông tin sẽ gây bất tiện trong quá trình vận hành.

Nếu màn hình có hiện tượng chập chờn hoặc tối dần theo thời gian, nên kiểm tra sớm để xác định nguyên nhân.

Môi trường nhà máy tác động đến tuổi thọ màn hình Omron

HMI công nghiệp thường làm việc trong điều kiện khác biệt so với thiết bị điện tử dân dụng.

Nhiệt độ cao, bụi, độ ẩm, rung động và nguồn điện không ổn định đều có thể ảnh hưởng đến tuổi thọ thiết bị.

Nếu HMI được lắp trong tủ điện kín nhưng khả năng tản nhiệt kém, nhiệt độ bên trong có thể tăng cao khi máy hoạt động liên tục.

Bụi cũng có thể tích tụ theo thời gian và ảnh hưởng đến quá trình tản nhiệt.

Đối với những máy có độ rung lớn, các đầu nối và cáp cũng cần được kiểm tra định kỳ.

Việc cải thiện môi trường lắp đặt có thể giúp hạn chế tình trạng lỗi tái diễn sau sửa chữa.

Kiểm tra những gì sau khi sửa màn hình Omron?

Sau khi xử lý, không nên chỉ kiểm tra xem màn hình đã sáng hay chưa.

Cần kiểm tra toàn bộ khả năng hiển thị và vận hành.

Các hạng mục nên được kiểm tra gồm:

• Màn hình khởi động bình thường.

• Độ sáng ổn định.

• Hình ảnh rõ và đồng đều.

• Không còn sọc hoặc nhấp nháy.

• Đèn nền hoạt động ổn định.

• Cảm ứng nhận đúng nếu có.

• Các nút trên giao diện hoạt động.

• HMI giao tiếp với PLC.

• Thiết bị hoạt động liên tục không phát sinh lỗi.

Nếu lỗi trước đó chỉ xuất hiện khi thiết bị nóng, nên chạy thử trong thời gian đủ dài để đánh giá khả năng ổn định.

Cách hạn chế lỗi mờ và tối màn hình tái diễn

Sau khi sửa chữa, điều kiện sử dụng vẫn quyết định nhiều đến tuổi thọ của HMI.

Nên giữ tủ điện sạch và thông thoáng, hạn chế nhiệt độ quá cao.

Nguồn cấp cho thiết bị cần ổn định và phù hợp với yêu cầu của model.

Không nên dùng lực quá mạnh khi thao tác trên màn hình cảm ứng.

Các cáp và đầu nối nên được kiểm tra định kỳ nếu máy có độ rung lớn.

Ngoài ra, chương trình HMI nên được sao lưu khi thiết bị đang hoạt động bình thường. Điều này giúp thuận tiện hơn nếu cần sửa chữa hoặc phục hồi thiết bị trong tương lai.

Câu hỏi thường gặp về màn hình Omron bị tối

Màn hình Omron bị tối có phải mất nguồn không?

Không nhất thiết. Có thể thiết bị vẫn hoạt động nhưng đèn nền, LCD hoặc mạch hiển thị gặp sự cố.

Màn hình Omron bị mờ có phải thay LCD?

Chưa chắc. Cần kiểm tra backlight, nguồn, cáp và LCD để xác định đúng nguyên nhân.

HMI có nguồn nhưng không lên hình thì xử lý thế nào?

Cần phân biệt thiết bị vẫn hoạt động nhưng mất hiển thị hay thực sự không khởi động. Sau đó kiểm tra nguồn, backlight, LCD và mạch hiển thị.

Vì sao HMI chỉ tối sau vài giờ chạy?

Có thể liên quan đến nhiệt độ, nguồn hoặc linh kiện hoạt động không ổn định khi nóng lên.

Sửa Màn hình Omron Lỗi Mờ Màn hình, Sửa Màn hình Không Lên Hình, Màn hình Bị Tối cần được thực hiện dựa trên biểu hiện thực tế của từng thiết bị.

Màn hình tối có thể liên quan đến đèn nền, LCD, nguồn hoặc mạch điều khiển. Trong khi đó, tình trạng không lên hình có thể xuất phát từ nguồn, cáp, LCD hoặc bo mạch.

Việc kiểm tra theo từng bước giúp xác định đúng vị trí gây lỗi, hạn chế thay thế không cần thiết và giảm thời gian thiết bị phải dừng.

Trần Gia Automation hỗ trợ kiểm tra và sửa chữa màn hình Omron, HMI công nghiệp cùng các thiết bị tự động hóa liên quan, hướng đến phương án xử lý phù hợp với tình trạng thực tế của từng thiết bị.
