Địa chỉ sửa HMI máy chiết rót không điều khiển được máy uy tín chuyên nghiệp

Trong một dây chuyền chiết rót tự động, HMI là nơi người vận hành tương tác trực tiếp với hệ thống. Từ màn hình này, người dùng có thể khởi động máy, dừng chu trình, chuyển chế độ làm việc, điều chỉnh tốc độ, cài đặt định lượng hoặc theo dõi trạng thái của từng cơ cấu. Khi các thao tác trên HMI không còn tác động đến máy, dây chuyền có thể bị gián đoạn dù màn hình vẫn sáng và giao diện vẫn hiển thị bình thường. Đây là dạng sự cố cần được kiểm tra theo nhiều lớp vì nguyên nhân không chỉ nằm ở cảm ứng.

Với nhu cầu Sửa HMI máy chiết rót không điều khiển được máy việc xác định tín hiệu bị gián đoạn tại HMI, PLC hay thiết bị chấp hành sẽ giúp lựa chọn đúng phương án xử lý. Trần Gia Automation tập trung kiểm tra theo dòng tín hiệu thực tế để hạn chế sửa chữa theo phỏng đoán - HOTLINE: 0913 506 739

Sửa HMI máy chiết rót không điều khiển được máy cần khoanh vùng từ thao tác đầu tiên

Một thao tác đơn giản trên màn hình có thể tạo ra cả chuỗi lệnh phía sau. Chẳng hạn, khi nhấn START, HMI gửi một biến điều khiển đến PLC. PLC tiếp tục kiểm tra các điều kiện cho phép rồi mới kích hoạt biến tần, servo, relay hoặc thiết bị khác.

Vì vậy, nếu máy không chạy, trước hết cần xác định lệnh START có thực sự được tạo ra hay không.

Có thể chia tình trạng thành ba trường hợp:

HMI không nhận thao tác: nút không thay đổi, không có phản hồi khi chạm. Khi đó cần kiểm tra cảm ứng và mạch touch.

HMI nhận thao tác nhưng PLC không nhận: xem xét kết nối HMI – PLC, địa chỉ biến, tag hoặc cấu hình truyền thông.

PLC nhận lệnh nhưng máy không chạy: chuyển sang kiểm tra chương trình PLC, điều kiện liên động và thiết bị chấp hành.

Cách phân loại này giúp tránh việc thay cả HMI trong khi nguyên nhân nằm ở một thiết bị khác.

Những nguyên nhân thường khiến máy không phản hồi lệnh từ HMI

Hệ thống chiết rót có thể sử dụng nhiều thành phần điều khiển nên một lỗi nhỏ cũng có thể làm gián đoạn quá trình vận hành.

Cảm ứng bị mất điểm

Sau thời gian dài sử dụng, touch screen có thể xuất hiện vùng chết hoặc nhận sai vị trí.

Nếu người dùng nhấn nút nhưng không có bất kỳ phản hồi nào, cần kiểm tra lớp cảm ứng, cáp touch và mạch điều khiển cảm ứng.

Kết nối HMI – PLC không ổn định

HMI có thể vẫn hiển thị giao diện nhưng không trao đổi dữ liệu với PLC.

Dấu hiệu thường thấy là giá trị trên màn hình đứng yên, trạng thái máy không cập nhật hoặc xuất hiện cảnh báo truyền thông.

Tùy hệ thống, cần kiểm tra Ethernet, RS232, RS485 hoặc giao thức truyền thông tương ứng.

Sai địa chỉ điều khiển

Mỗi nút trên HMI thường được gắn với một biến hoặc địa chỉ cụ thể trong PLC.

Nếu địa chỉ bị thay đổi, nút vẫn có thể hiển thị nhưng lệnh được gửi đến sai vùng nhớ.

Điều kiện Enable của nút chưa được đáp ứng

Một số chức năng chỉ được phép thực hiện khi máy đang ở trạng thái phù hợp.

Ví dụ, hệ thống có thể không cho phép chạy Manual khi máy đang ở Auto hoặc không cho phép điều chỉnh một số thông số khi chu trình đang hoạt động.

PLC đang khóa lệnh

PLC có thể nhận lệnh START nhưng chương trình không cho phép xuất tín hiệu do một điều kiện an toàn chưa đạt.

Đây là nguyên nhân thường bị nhầm thành lỗi HMI.

Bài viết liên quan: Sửa Chữa màn hình máy chiết rót với đội ngũ nhân viên chuyên nghiệp

Không điều khiển được máy nhưng cảm ứng vẫn hoạt động phải làm sao?

Đây là trường hợp cần chú ý đến phần mềm và truyền thông.

Khi chạm vào nút, nếu giao diện có phản hồi rõ ràng thì lớp cảm ứng có khả năng vẫn hoạt động. Lúc này nên quan sát xem biến điều khiển trong PLC có thay đổi theo thao tác hay không.

Ví dụ:

• Người vận hành nhấn START.
• HMI chuyển trạng thái nút sang ON.
• PLC không nhận được bit START.

Trong tình huống này, cần kiểm tra đường truyền hoặc địa chỉ biến.

Một trường hợp khác:

• HMI gửi đúng bit START.
• PLC nhận được tín hiệu.
• Nhưng ngõ ra RUN không được kích hoạt.

Khi đó, cần xem xét logic chương trình và các điều kiện liên động.

Việc theo dõi từng bước như vậy giúp xác định chính xác vị trí mà lệnh bị dừng.

Kiểm tra PLC trước khi kết luận HMI bị hỏng

PLC là bộ điều khiển trung tâm của nhiều máy chiết rót. HMI chủ yếu đóng vai trò giao diện giữa người dùng và PLC.

Khi máy không phản hồi lệnh, việc quan sát trạng thái PLC có thể cung cấp thông tin quan trọng.

• Nếu bit điều khiển thay đổi theo thao tác HMI, có nghĩa lệnh đã đến PLC.
• Nếu bit không thay đổi, cần quay lại kiểm tra HMI hoặc đường truyền.
• Nếu bit thay đổi nhưng chương trình không xuất ngõ ra, cần xem logic PLC.
• Nếu ngõ ra đã ON nhưng thiết bị không hoạt động, vấn đề có thể nằm ở mạch điện hoặc thiết bị chấp hành.

Có thể theo dõi theo chuỗi:

Nút HMI → Bit/Word PLC → Logic chương trình → Ngõ ra PLC → Thiết bị chấp hành.

Đây là phương pháp hữu ích để phân biệt lỗi giao diện với lỗi điều khiển.

Những thiết bị có thể liên quan khi máy không chạy

Trong máy chiết rót, PLC có thể điều khiển nhiều cơ cấu khác nhau.

Biến tần

Nếu motor bơm hoặc motor băng tải sử dụng biến tần, cần kiểm tra trạng thái RUN, tần số đặt và các Alarm hiện tại.

Một biến tần đang lỗi sẽ khiến máy không thể vận hành dù HMI và PLC vẫn hoạt động.

Servo drive

Một số máy sử dụng servo để điều khiển vị trí hoặc chuyển động chính xác. Servo có thể không hoạt động nếu chưa Servo ON, đang báo Alarm hoặc thiếu điều kiện cho phép.

Bơm

Bơm có thể không chạy do relay, contactor, nguồn động lực hoặc chính motor bơm gặp vấn đề.

Van điện từ

Trong hệ thống chiết rót, van đóng mở đúng thời điểm rất quan trọng. Nếu van không nhận tín hiệu hoặc cơ cấu khí nén gặp sự cố, chu trình có thể bị dừng.

Cảm biến

Cảm biến chai, cảm biến mức hoặc cảm biến vị trí có thể tạo ra điều kiện liên động. Nếu tín hiệu không đúng, PLC có thể không cho phép thực hiện lệnh.

Do đó, kiểm tra toàn bộ chuỗi điều khiển sẽ chính xác hơn việc chỉ tập trung vào HMI.

Xem thêm: Xử lí liền trong ngày Sửa Chữa màn hình máy chiết rót

Dấu hiệu nào cho thấy lỗi nằm ở chương trình HMI?

Không phải mọi sự cố điều khiển đều xuất phát từ phần cứng.

Nếu trước đây nút điều khiển hoạt động bình thường nhưng sau khi chỉnh sửa project lại không sử dụng được, cần xem xét cấu hình chương trình.

Một số lỗi có thể xuất hiện:

• Nút bị gán sai địa chỉ.

• Sự kiện khi nhấn nút bị xóa.

• Điều kiện Enable bị thay đổi.

• Biến điều khiển không còn liên kết với PLC.

• Sai kiểu dữ liệu.

• Thay đổi màn hình hoặc recipe làm ảnh hưởng biến.

• Phân quyền người dùng không cho phép thao tác.

Trong trường hợp có file project cũ, việc so sánh phiên bản có thể giúp xác định thay đổi gây ra sự cố.

Khi HMI mất quyền điều khiển do phân quyền người dùng

Một số hệ thống HMI được chia thành nhiều cấp tài khoản.

Người vận hành có thể chỉ được phép xem dữ liệu, trong khi tài khoản kỹ thuật mới có quyền thay đổi thông số hoặc điều khiển một số cơ cấu.

Nếu đăng nhập không đúng cấp, các nút có thể bị khóa, chuyển sang màu mờ hoặc không thể thao tác.

Đây không phải lỗi phần cứng.

Trước khi tháo HMI, nên kiểm tra tài khoản, quyền truy cập và trạng thái khóa chức năng trên giao diện.

Việc này đặc biệt quan trọng với các máy được lập trình nhiều cấp độ vận hành.

Quy trình xử lý khi HMI không thể điều khiển máy

Một quy trình kiểm tra có thể được triển khai từ ngoài vào trong:

Kiểm tra giao diện: xác định HMI có lên hình và hiển thị bình thường.

Thử cảm ứng: thao tác ở nhiều vị trí để loại trừ vùng chết.

Kiểm tra nút: quan sát trạng thái nút trước và sau khi chạm.

Đối chiếu PLC: theo dõi biến điều khiển tương ứng.

Kiểm tra truyền thông: xác định HMI có trao đổi dữ liệu ổn định với PLC.

Kiểm tra logic: tìm điều kiện đang khóa lệnh.

Kiểm tra ngõ ra: xác định PLC có xuất tín hiệu đến thiết bị hay không.

Kiểm tra thiết bị: đánh giá biến tần, servo, motor, bơm, van và cảm biến.

Chạy thử: thực hiện lại từng chức năng để xác nhận hệ thống hoạt động.

Việc đi theo trình tự giúp giảm tình trạng kiểm tra lan man hoặc thay linh kiện không cần thiết.

Bảng nhận biết nhanh nguyên nhân

Hiện tượng trên máy	Vị trí nên kiểm tra
Màn hình không nhận chạm	Touch screen, cáp cảm ứng, mạch touch
Nút HMI có phản hồi nhưng PLC không nhận	Truyền thông, tag, địa chỉ biến
PLC nhận START nhưng không chạy	Logic PLC, liên động, chế độ máy
PLC có tín hiệu nhưng motor không chạy	Biến tần, contactor, motor, nguồn
Bơm không hoạt động	Relay, ngõ ra PLC, bơm
Không chuyển Auto/Manual	Quyền HMI, biến trạng thái, chương trình
HMI mất dữ liệu và mất điều khiển	Nguồn, truyền thông, PLC
Chỉ một chức năng bị lỗi	Cấu hình nút, biến hoặc điều kiện Enable

Bảng này có thể dùng để định hướng kiểm tra ban đầu trước khi tiến hành sửa chữa chuyên sâu.

Sửa HMI máy chiết rót trong trường hợp nào?

Nếu nguyên nhân nằm ở cảm ứng, mạch HMI, nguồn hoặc phần cứng giao tiếp, việc sửa chữa thiết bị có thể được xem xét.

Trong khi đó, nếu HMI hoàn toàn bình thường nhưng PLC, biến tần hoặc cảm biến gặp vấn đề thì sửa HMI sẽ không giải quyết được lỗi.

Một số trường hợp nên kiểm tra HMI gồm:

• Cảm ứng bị liệt.

• Một vùng màn hình không thao tác được.

• HMI mất kết nối dù hệ thống dây và PLC bình thường.

• Bo mạch truyền thông gặp lỗi.

• HMI khởi động bất thường.

• Chương trình HMI bị lỗi.

• Dữ liệu điều khiển không được gửi đúng.

Việc xác định đúng phạm vi sửa chữa giúp doanh nghiệp tiết kiệm thời gian và chi phí.

Trần Gia Automation xử lý lỗi điều khiển trên HMI máy chiết rót

Trong thực tế, lỗi HMI không điều khiển được máy thường cần kiểm tra đồng thời phần giao diện và hệ thống điều khiển.

Trần Gia Automation hỗ trợ xử lý các tình trạng liên quan đến HMI máy chiết rót như lỗi cảm ứng, nút điều khiển không phản hồi, mất kết nối PLC, lỗi dữ liệu, lỗi chương trình và các vấn đề phần cứng.

Tùy từng hệ thống, việc kiểm tra có thể mở rộng đến PLC, biến tần, servo, cảm biến, relay, van và các thiết bị liên quan.

Đặc biệt với những dây chuyền đang cần đưa máy trở lại hoạt động, việc cung cấp model HMI, model PLC, hình ảnh giao diện và mô tả hiện tượng sẽ giúp kỹ thuật viên có thêm cơ sở khoanh vùng lỗi.

Làm gì sau khi khắc phục để hạn chế lỗi quay lại?

Một HMI hoạt động ổn định cần đi cùng hệ thống điều khiển được bảo trì đúng cách.

Doanh nghiệp nên sao lưu chương trình HMI và PLC theo từng phiên bản. Khi thay đổi chương trình, cần lưu lại bản cũ để có thể phục hồi khi xảy ra lỗi.

Dây truyền thông nên được kiểm tra định kỳ, đặc biệt tại những vị trí có rung động hoặc nhiệt độ cao.

Các cảm biến cũng cần được kiểm tra vì tín hiệu đầu vào không chính xác có thể khiến PLC khóa lệnh điều khiển.

Ngoài ra, biến tần và servo nên được theo dõi Alarm để xử lý sớm trước khi ảnh hưởng đến chu trình chiết.

Câu hỏi thường gặp

HMI vẫn sáng nhưng không điều khiển được máy có phải thay HMI?

Không nhất thiết. Lỗi có thể nằm ở cảm ứng, truyền thông, chương trình HMI, PLC hoặc thiết bị chấp hành. Cần xác định vị trí lỗi trước khi quyết định thay thiết bị.

Nhấn START trên HMI nhưng máy không chạy thì kiểm tra gì trước?

Nên kiểm tra xem nút START có nhận thao tác hay không, sau đó theo dõi bit tương ứng tại PLC. Nếu PLC nhận lệnh, tiếp tục kiểm tra điều kiện liên động và ngõ ra điều khiển.

HMI không chuyển được Auto/Manual do đâu?

Có thể liên quan đến quyền người dùng, trạng thái máy, điều kiện Enable hoặc logic chương trình PLC. Không nên mặc định đây là lỗi cảm ứng.

Có thể sửa HMI mà không ảnh hưởng chương trình máy không?

Tùy tình trạng thiết bị và phương án sửa chữa. Khi can thiệp phần cứng đúng cách và bảo toàn chương trình, hệ thống có thể tiếp tục sử dụng cấu hình hiện tại. Tuy nhiên, chương trình nên được sao lưu trước khi sửa.

HMI mất kết nối PLC có làm máy dừng không?

Tùy thiết kế chương trình. Một số hệ thống có thể tiếp tục chu trình, trong khi hệ thống khác được lập trình dừng máy khi mất giao tiếp để đảm bảo an toàn.

Sửa HMI máy chiết rót không điều khiển được máy cần được thực hiện dựa trên dòng tín hiệu thực tế từ giao diện đến hệ thống điều khiển. HMI có thể là nguyên nhân, nhưng cũng có trường hợp sự cố nằm ở PLC, truyền thông, cảm biến, biến tần, servo hoặc các điều kiện liên động. Với các hệ thống đang cần khôi phục khả năng vận hành, Trần Gia Automation hỗ trợ kiểm tra và xử lý lỗi HMI máy chiết rót theo tình trạng thực tế, giúp doanh nghiệp hạn chế thời gian dừng máy và tránh thay thế thiết bị khi chưa xác định rõ nguyên nhân.

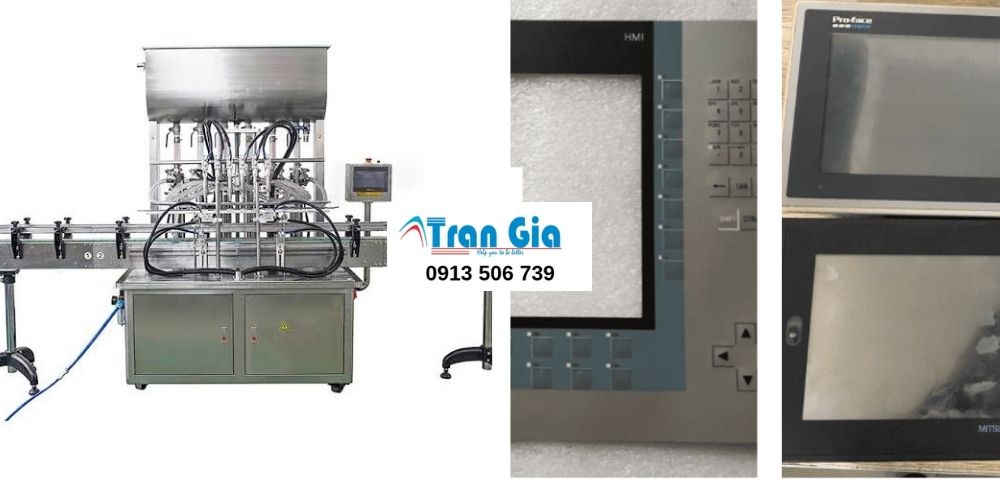

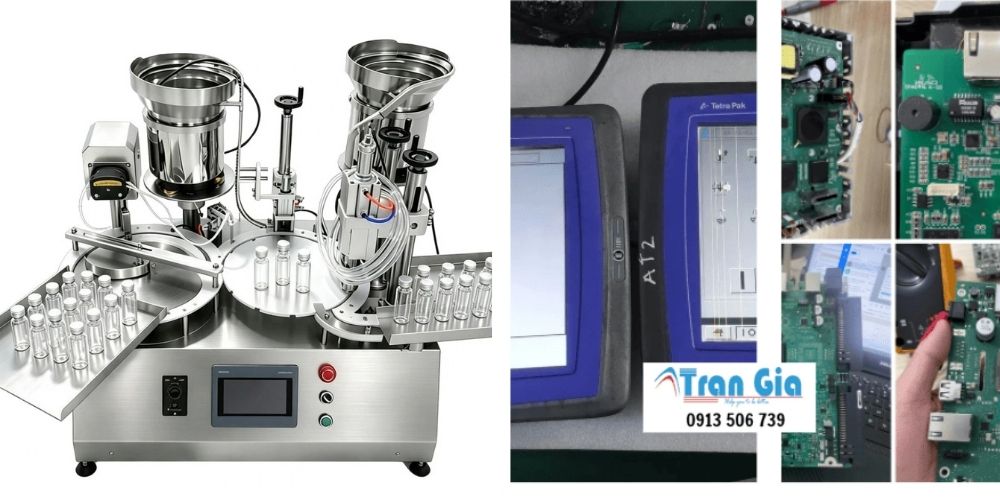

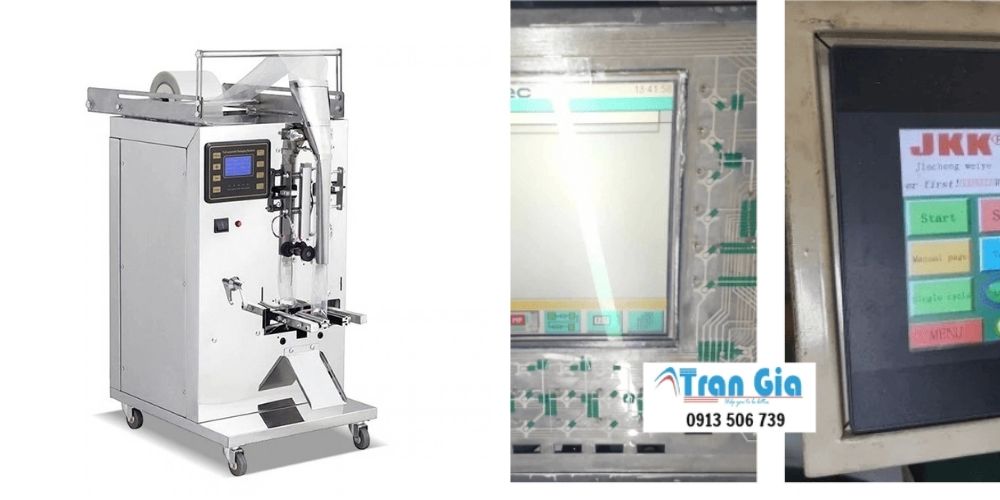

Một số hình ảnh sửa chữa màn hình HMI tại Trần Gia Automation
