CÔNG TY TRẦN GIA AUTOMATION CHUYÊN SỬA MÀN HÌNH MCGS NHANH UY TÍN
Tran Gia Automation là nhà cung cấp thiết bị bộ điều khiển màn hình HMI MCGS chính hãng bảo hành 12 tháng , mang đến giải pháp tự động hóa tối ưu cho doanh nghiệp tại Việt Nam. Đồng thời, chúng tôi còn Sửa màn hình MCGS nhanh uy tín với kinh nghiệm nhiều năm trong nghề bảo hành tận tình 3-6 tháng
Với đội ngũ kỹ sư nhiều kinh nghiệm và công nghệ hiện đại, Tran Gia Automation cam kết đáp ứng nhanh – sửa chữa chuẩn – phục vụ chuyên nghiệp, thỏa mãn mọi nhu cầu của khách hàng!
Dịch vụ chúng tôi đưa đến khách hàng.
-
Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến...)
-
Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
-
Dịch vụ sửa chữa bảo trì (Sửa chữa AC Servo, sửa chữa biến tần nhanh uy tín toàn quốc & linh kiện chính hãng, sửa PL Siemens LOGO uy tín toàn quốc, sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)...
Những lỗi của màn hình HMI MCGS chúng tôi đã tiếp nhận sửa chữa
-
Màn hình cảm ứng MCGS lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
-
Màn hình cảm ứng MCGS bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
-
Màn hình cảm ứng MCGS không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
Màn hình cảm ứng MCGS màn hình lỗi hư IC chính.
-
Màn hình cảm ứng MCGS lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…
-
Màn hình HMI MCGS
-
Màn hình cảm ứng HMI MCGS bị lỗi nứt, vỡ
-
Màn hình cảm ứng HMI MCGS bị lỗi màn hình chấm đen
-
Màn hình cảm ứng HMI MCGS bị lỗi không hiển thị thông tin, không sáng
-
Màn hình cảm ứng HMI MCGS bị lỗi hiển thị hình ảnh mờ, hiển thị sọc
-
Màn hình cảm ứng HMI MCGS bị lỗi cảm ứng không nhạy
-
Màn hình cảm ứng HMI MCGS bị lỗi không thể cảm ứng, chạm không ăn
-
Màn hình cảm ứng HMI MCGS lỗi không kết nối được với PLC
-
Màn hình cảm ứng HMI MCGS lỗi mất dữ liệu, mất chương trình, cần backup lại dữ liệu
-
Màn hình cảm ứng HMI MCGS lỗi mất nguồn
- Màn hình cảm ứng HMI bị nứt, vỡ
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Sửa chữa màn hình HMI MCGS
- Nứt, vỡ màn hình HMI
- Hư nguồn HMI
- Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Treo màn hình, màn hình đơ.
Nguyên nhân màn hình MCGS bị lỗi
1. Nguồn cấp không ổn định hoặc sai điện áp
-
Nguyên nhân:
- MCGS thường yêu cầu nguồn 24VDC ổn định. Nếu sụt áp hoặc dao động, màn hình dễ khởi động lại hoặc không lên.
- Biểu hiện:
- Màn hình không khởi động, khởi động chập chờn, đèn nguồn nhấp nháy.
- Khắc phục:
- Dùng nguồn riêng 24VDC, kiểm tra jack nguồn và adapter cấp.
2. Lỗi chương trình giao diện (project)
- Nguyên nhân:
- Nạp sai phiên bản project, project lỗi, sai định dạng hoặc sai model màn hình.
- Biểu hiện:
- Màn hình báo lỗi khi khởi động như
Load project failed, treo logo MCGS.
- Khắc phục:
- Tạo lại project đúng chuẩn với phần mềm MCGS Config hoặc MCGS Embedded, chọn đúng model.
3. Không kết nối được với PLC / Thiết bị ngoại vi
- Nguyên nhân:
- Sai cấu hình truyền thông (COM, baudrate, station no…), cáp sai sơ đồ hoặc cổng COM hỏng.
- Biểu hiện:
- Màn hình báo lỗi giao tiếp như “Communication Timeout”, không hiển thị dữ liệu từ PLC.
- Khắc phục:
- Kiểm tra sơ đồ dây nối, cấu hình cổng trong phần mềm, đảm bảo PLC đang chạy.
4. Lỗi cảm ứng (liệt, lệch, không nhận)
- Nguyên nhân:
- Do va đập, dính nước, bụi bẩn, lão hóa tấm cảm ứng hoặc lỗi phần cứng.
- Biểu hiện:
- Bấm không ăn, điểm chạm lệch, chỉ bấm được một phần màn hình.
- Khắc phục:
- Vệ sinh kỹ cảm ứng, nếu vẫn lỗi thì cần thay mặt cảm ứng.
5. Hư phần cứng: Flash, RAM, nguồn nội bộ
- Nguyên nhân:
- Lỗi phần cứng do sốc điện, ẩm mạch, chạm IC nguồn, chạm mạch…
- Biểu hiện:
- Màn hình treo logo, không khởi động, không nạp được chương trình.
- Khắc phục:
- Sửa main hoặc thay linh kiện, nếu nặng thì thay màn hình.
6. Cổng nạp chương trình bị lỗi
- Nguyên nhân:
- Cổng COM/USB bị cháy, gãy chân, lỗi IC giao tiếp.
- Biểu hiện:
- Không thể kết nối với máy tính, không nạp chương trình được.
- Khắc phục:
- Kiểm tra cổng nạp, dùng cổng thay thế nếu có, kiểm tra dây nối và driver.
Bảng mã lỗi của màn hình HMI MCGS
| STT |
Mã lỗi / Thông báo lỗi |
Nguyên nhân / Biểu hiện lỗi |
Cách xử lý / Khắc phục |
| 1 |
Load project failed |
File chương trình bị lỗi, sai định dạng, hoặc không tương thích với model HMI |
Tạo lại project đúng định dạng, dùng đúng phiên bản phần mềm, chọn đúng model |
| 2 |
No communication |
Không kết nối được với PLC – sai baudrate, địa chỉ, cổng COM hoặc dây nối lỗi |
Kiểm tra dây truyền thông, cấu hình cổng COM, baudrate, parity trong phần mềm |
| 3 |
Touch panel error |
Cảm ứng không nhạy, loạn hoặc liệt do lỗi phần cứng hoặc ẩm nước, bụi bẩn |
Vệ sinh cảm ứng, kiểm tra tấm touch panel, thay nếu cần |
| 4 |
No USB device found |
Không nhận USB khi nạp chương trình |
Dùng USB mới, format FAT32, tránh dùng USB 3.0 hoặc dung lượng quá lớn |
| 5 |
File not found |
Không tìm thấy file chương trình trong USB hoặc thẻ nhớ |
Đổi tên file thành project.prg, không dùng ký tự đặc biệt hoặc dấu tiếng Việt |
| 6 |
System error |
Lỗi hệ thống khi khởi động – có thể do flash lỗi hoặc firmware lỗi |
Thử nạp lại firmware, nếu vẫn lỗi thì cần sửa phần cứng (main, flash) |
| 7 |
CPU overload |
Màn hình chạy chậm hoặc treo do quá tải CPU |
Giảm hiệu ứng đồ họa, tối ưu giao diện, hạn chế dùng animation / script phức tạp |
| 8 |
Over temperature |
Quá nhiệt – do môi trường nóng, không có quạt hoặc tản nhiệt kém |
Gắn thêm quạt, cải thiện thông gió, tránh đặt HMI gần biến tần hoặc tủ kín |
| 9 |
Voltage low |
Nguồn vào yếu hơn 24VDC, dao động hoặc bị nhiễu |
Đo kiểm điện áp, thay nguồn chất lượng cao, dùng lọc nhiễu nếu cần |
| 10 |
Flash write failed |
Không thể ghi dữ liệu vào bộ nhớ Flash |
Bộ nhớ đầy, hư, hoặc file ghi lỗi – thử format, nếu không được cần sửa main |
| 11 |
Invalid firmware |
Firmware nạp sai model hoặc bị lỗi |
Tải đúng firmware từ hãng MCGS, kiểm tra mã model trước khi nạp |
| 12 |
Timeout connecting to host |
Không thể kết nối khi nạp chương trình từ máy tính |
Kiểm tra dây USB/COM, cài đúng driver, chọn đúng cổng COM trong phần mềm |
| 13 |
Màn hình không lên nguồn |
Lỗi mạch nguồn, dây nguồn lỏng, tụ lọc hỏng |
Đo nguồn vào, kiểm tra tụ lọc nguồn, thay thử adapter 24VDC ổn định |
| 14 |
Màn hình treo logo MCGS |
Chương trình lỗi hoặc flash lỗi |
Thử nạp lại chương trình hoặc firmware, nếu vẫn lỗi thì sửa phần cứng |
| 15 |
Màn hình không nạp được chương trình |
Không nhận cáp nạp, sai phiên bản phần mềm, COM trùng |
Dùng đúng phần mềm (MCGS Embedded, MCGS Config), kiểm tra driver và cáp nạp |
| 16 |
Màn hình khởi động lại liên tục |
Nguồn chập chờn, lỗi flash, lỗi boot loader |
Đo kiểm lại nguồn, thử cập nhật firmware, nếu không được thì kiểm tra phần cứng |
| 17 |
Giao diện hiển thị sai font / lỗi chữ |
Thiếu file font khi build project hoặc sai mã Unicode |
Export lại project có chọn font hỗ trợ tiếng Việt, tránh font đặc biệt |
| 18 |
Không nhận thẻ nhớ SD / USB update |
Thẻ/USB bị lỗi, không đúng định dạng hoặc tên file sai |
Dùng FAT32, tránh file tên dài, không có ký tự đặc biệt |
| 19 |
Màn hình bị đơ sau vài phút hoạt động |
Quá tải CPU, lỗi bộ nhớ RAM hoặc firmware |
Tối ưu giao diện, cập nhật firmware mới, kiểm tra nhiệt độ và môi trường làm việc |
Xác định nguyên nhân và cách khắc phục lỗi màn hình HMI không hoạt động
Việc xác định nguyên nhân chính xác là rất quan trọng trong quá trình sửa chữa. Dưới đây là một số nguyên nhân phổ biến và cách khắc phục tương ứng.
Sửa chữa màn hình cảm ứng HMI Lỗi nguồn: Lỗi nguồn là nguyên nhân thường gặp nhất khi màn hình HMI không lên nguồn. Để khắc phục, cần kiểm tra nguồn điện cấp cho màn hình HMI bằng đồng hồ đo điện. Nếu nguồn điện không ổn định, hãy thay thế nguồn điện mới hoặc sửa chữa nguồn điện bị lỗi.
Sửa chữa màn hình cảm ứng HMI Lỗi bo mạch chủ: Nếu bo mạch chủ bị hỏng, cần kiểm tra kỹ lưỡng để phát hiện các dấu hiệu hư hỏng như cháy, hở mạch hoặc ẩm ướt. Nếu phát hiện lỗi, có thể thử sửa chữa hoặc thay thế bo mạch chủ mới.
Sửa chữa màn hình cảm ứng HMI Lỗi màn hình LCD: Màn hình LCD có thể bị hỏng do nhiều nguyên nhân khác nhau, cần kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Nếu phát hiện màn hình LCD bị hỏng, cần thay thế màn hình LCD mới.
Sửa chữa màn hình cảm ứng HMI Lỗi phần mềm: Lỗi phần mềm cũng có thể là nguyên nhân khiến màn hình HMI không lên nguồn => có thể thử cài đặt lại phần mềm cho màn hình HMI để khắc phục lỗi phần mềm, có thể tải phần mềm mới từ website của nhà sản xuất hoặc sử dụng đĩa cài đặt đi kèm.
Kiểm tra và sửa chữa các thành phần chính của màn hình HMI bị lỗi
Để sửa chữa màn hình HMI hiệu quả, bạn cần kiểm tra kỹ lưỡng các thành phần chính của màn hình. Dưới đây là một số hướng dẫn cụ thể.
- Kiểm tra nguồn điện: Sử dụng đồng hồ đo điện để kiểm tra nguồn điện cấp cho màn hình HMI. Kiểm tra xem điện áp đầu vào có đúng với thông số kỹ thuật của màn hình hay không. Nếu không đúng, bạn cần thay thế nguồn điện.
- Kiểm tra bo mạch chủ: Nhìn kỹ bo mạch chủ để tìm dấu hiệu hư hỏng như cháy, hở mạch, hoặc ẩm ướt. Sử dụng đồng hồ đo điện để kiểm tra các linh kiện trên bo mạch chủ như tụ điện, điện trở, diode, tranzitor. Kiểm tra các đường dẫn trên bo mạch chủ xem có bị hở, đứt, hoặc bị oxy hóa.
- Kiểm tra màn hình LCD; Kiểm tra xem màn hình LCD có bị vỡ, nứt, hay bị mờ, nhấp nháy. Kiểm tra xem các dây kết nối với màn hình LCD có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình LCD xem có bị gãy, oxi hóa, hay bị bẩn.
- Kiểm tra các thiết bị kết nối:mKiểm tra các dây kết nối giữa màn hình HMI và các thiết bị khác xem có bị lỏng, đứt, hay bị hỏng. Kiểm tra các chân kết nối trên màn hình HMI và các thiết bị khác xem có bị gãy, oxi hóa, hay bị bẩn.
Thay thế linh kiện cho màn hình HMI bị lỗi
Nếu đã kiểm tra và phát hiện lỗi ở các linh kiện của màn hình HMI => cần thay thế linh kiện mới để khắc phục lỗi.
Thay thế nguồn điện: cần chắc chắn rằng nguồn điện mới tương thích với thông số kỹ thuật của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo nguồn điện cũ và lắp đặt nguồn điện mới. Kiểm tra kỹ các dây nguồn và các kết nối để đảm bảo an toàn.
Thay thế bo mạch chủ HMI : cần chắc chắn rằng bo mạch chủ mới tương thích với model của màn hình HMI. Cắt nguồn điện cấp cho màn hình HMI. Tháo bo mạch chủ cũ và lắp đặt bo mạch chủ mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế màn hình LCD cho HMI : cần chọn màn hình LCD mới có cùng kích thước và độ phân giải với màn hình cũ. Cắt nguồn điện cấp cho màn hình HMI. Tháo màn hình LCD cũ và lắp đặt màn hình LCD mới. Kiểm tra kỹ các kết nối và các dây cáp.
Thay thế các thiết bị kết nối HMI : cần chọn các thiết bị kết nối mới tương thích với màn hình HMI Siemens. Cắt nguồn điện cấp cho màn hình HMI. Tháo thiết bị kết nối cũ và lắp đặt thiết bị kết nối mới. Kiểm tra kỹ các kết nối để đảm bảo an toàn.
Chúng tôi nhận sửa các hãng màn hình HMI
– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..
– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP
– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD
– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W
– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715
– Sửa màn hình cảm ứng Hitech các model : PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)
– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A
– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

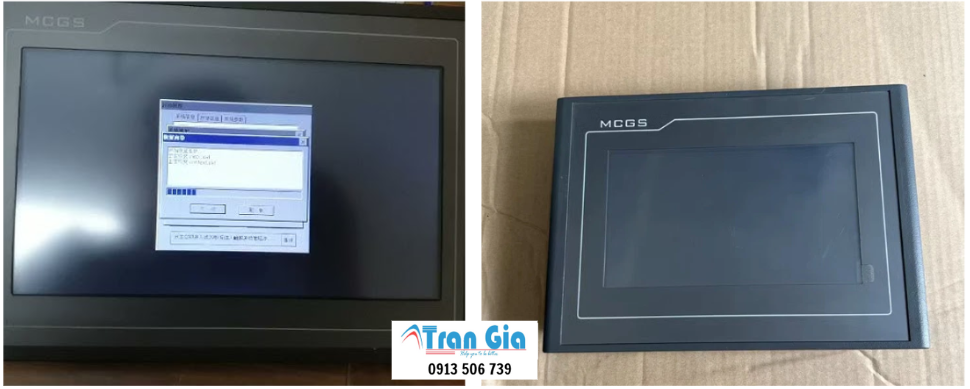

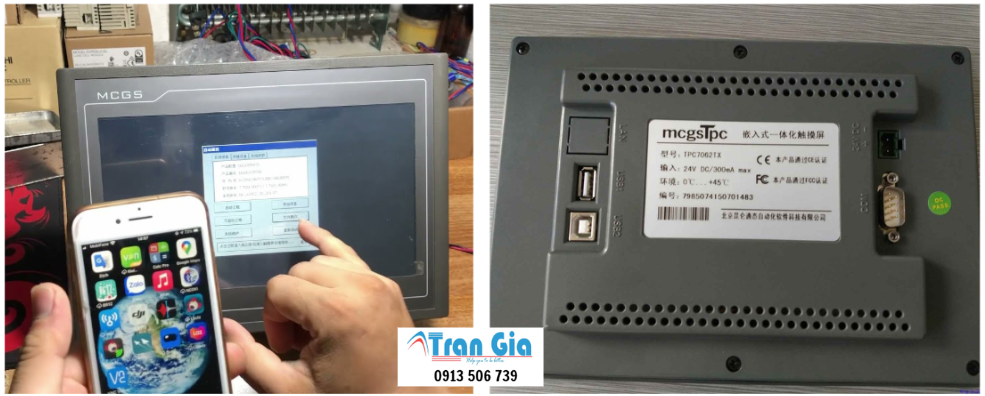

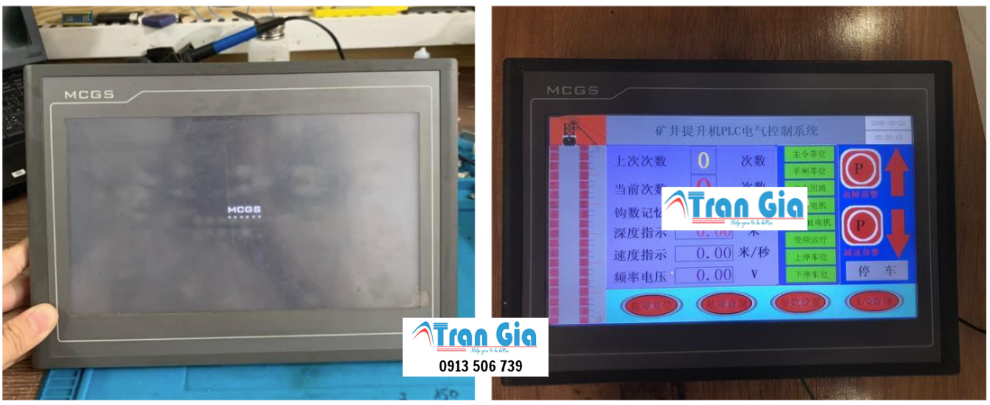

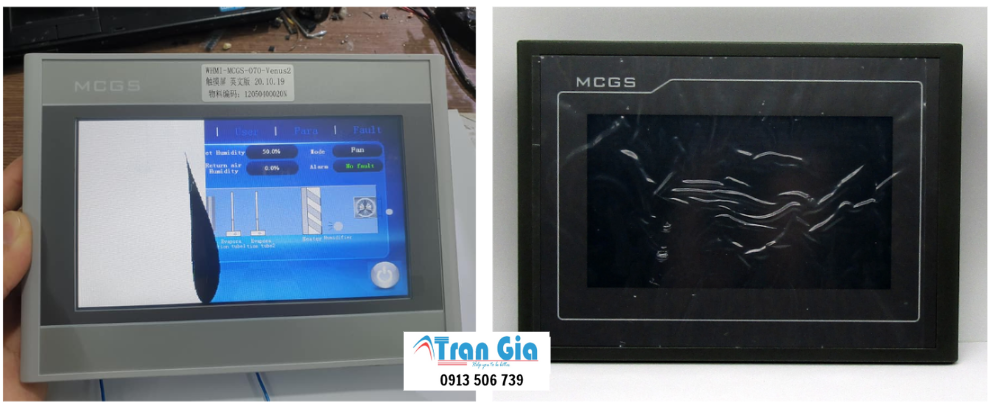

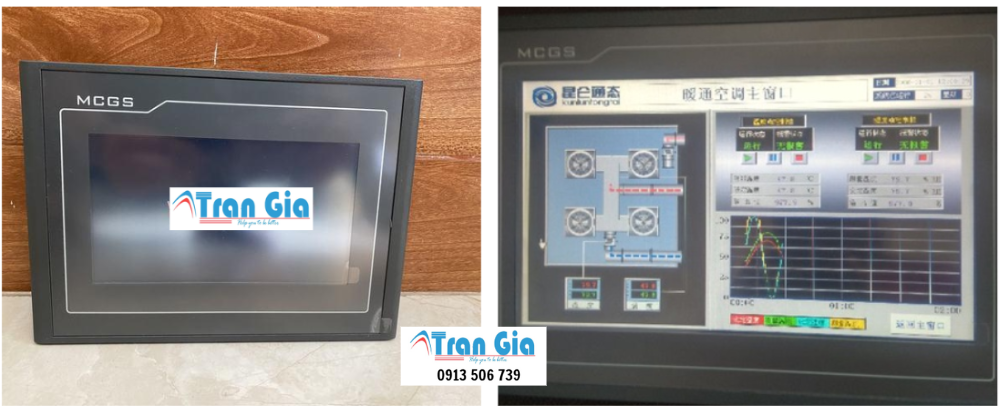

Hình ảnh một số màn hình HMI đang trong quá trình sửa chữa
Vì sao chọn TRAN GIA Sửa màn hình MCGS nhanh uy tín
TRAN GIA là một trong những Công Ty có đội ngũ chuyên môn kỹ thuật với tay nghề cao, được huấn luyện chuyên nghiệp và có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa. Chúng tôi đã khắc phục cho hàng nghàn khách hàng gặp một số tình trạng thiết bị công nghiệp bị lỗi như vỡ, không lên nguồn, bo khiển, bo động lực, cháy nổ,...ở TP HCM và một số tỉnh lân cận như Đồng Nai, Bình Dương, Bình Phước, Long An, Tây Ninh,..Bên cạnh đó chúng tôi luôn hổ trợ quý khách hàng 24/7 thông qua hotline: 0913 506 739 để được tư vấn một cách tốt nhất.
Lý Do chọn Trần Gia làm nhà cung cấp
-
Đội ngũ kỹ sư đông, giàu kinh nghiệm.
-
Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
-
Kho Biến tần, dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
-

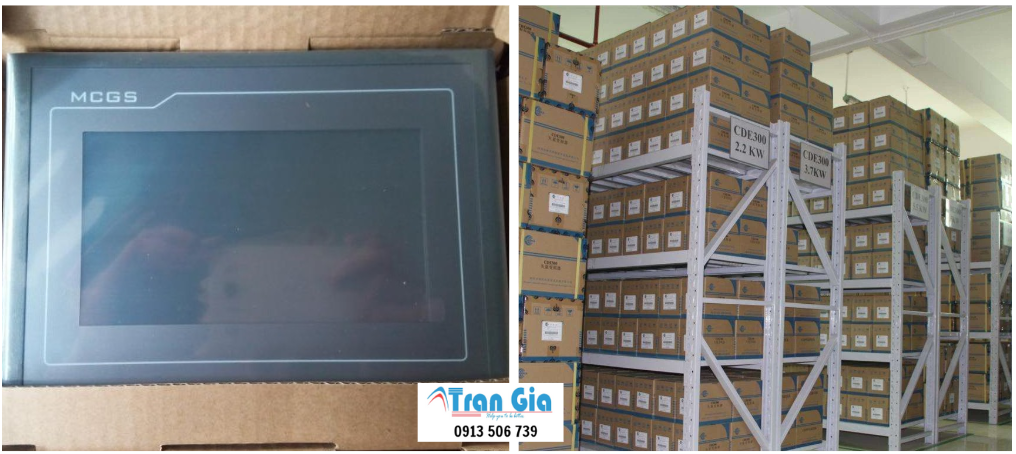

Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn.
Quy trình sửa chữa Tại Trần Gia
-
Bước 1: Tiếp nhận thiết bị Thiết bị lỗi từ phía khách hàng.
-
Bước 2: Vệ sinh lại thiết bị, kiểm tra tìm lỗi của thiết bị, Báo Giá cho Khách hàng
-
Bước 3: Thông báo về lỗi và đưa ra phương án xử lí,
-
Bước 4: Tiến hành sửa chữa thay thế linh kiện, Chạy thử.
-
Bước 5: Bàn giao thiết bị cho khách hàng và lưu trữ thông tin bảo hành.
